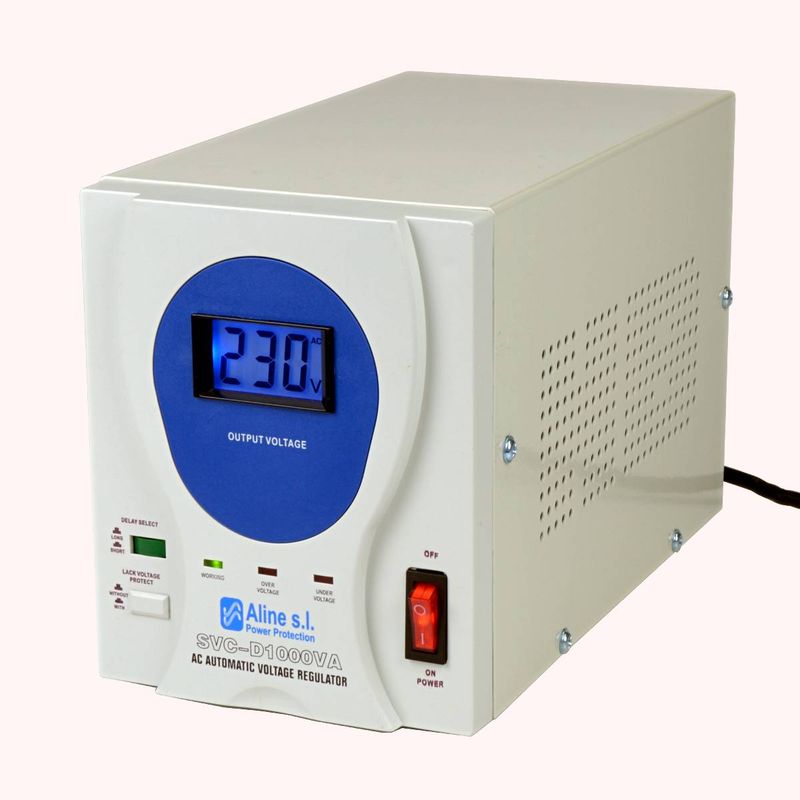

Estabilizador monofásico con servomotor de 1KVA
Regulador / Estabilizador de tensión: corrige sobretensiones y fluctuaciones de la red eléctrica para suministrar un voltaje constante. No protege contra caídas de tensión ni cortes de suministro al no incorporar batería.
Regulación electromecánica servomotorizada: ajuste continuo de alta precisión mediante servomotor para cargas industriales o variaciones severas de red.
Chasis vertical independiente para colocar sobre suelo, mesa o estantería.

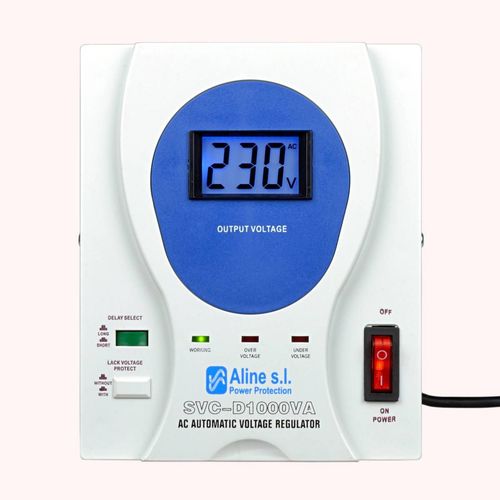

Pantalla digital multifunción que monitoriza en tiempo real el voltaje de entrada, la tensión estabilizada de salida y el estado del equipo.
Más información
Description
Máxima precisión y fiabilidad
La serie SVC de Aline se compone de estabilizadores de tipo electromecánicos accionados por servomotor. Esta tecnología compara de forma continua el voltaje de entrada con la tensión nominal (230V) y, en caso de que existan variaciones, un servomotor ajusta el punto de trabajo en el bobinado del transformador para conseguir de nuevo la tensión nominal. La estabilización continua que realizan los SVC de Aline consigue una precisión superior a otras tecnologías como los reguladores automáticos de voltaje (AVR), necesaria para proteger equipos sensibles que necesiten una tensión cercana a la nominal para trabajar.Puesto que los estabilizadores de Aline no montas baterías ni elementos que necesiten mantenimiento, estos equipos también son una opción recomendada cuando se requiera una señal sinusoidal pura, estable y precisa, sin importar que dejen de funcionar durante cortes de luz.
Sistema SPI para una protección inteligente
Los nuevos estabilizadores de la serie SVC de Aline, cuentan con el avanzado sistema SPI (Sistema de Protección Inteligente) que mejora las prestaciones usuales de un estabilizador. Este novedoso sistema protege de:- Caídas de Fase a Tierra
- Caídas de Neutro a Tierra
- Pérdida de fase
- Caída de rayos y descargas atmosféricas
- Protección ante microcortes
- Eliminación de Armónicos de Alta y Media Frecuencia (AF/MF)
- Sobretensiones transitorias originadas por arranques y paradas de motores, entrada de cogeneraciones y grupos electrógenos
- Sobretensiones permanentes producidas por corte de Neutro o defectos del suministro eléctrico
Diseño y construcción robustos
Los estabilizadores SVC de Aline proporcionan, además de un voltaje regulado, una protección completa contra picos de tensión o sobretensiones y sobrecargas gracias a las protecciones de salida: fusible para el modelo de 1kVA y automático magnetotérmico para los modelos superiores. Además, se puede configurar el tiempo de rearmado para mantener la salida aislada de posibles perturbaciones posteriores a un corte de luz.La construcción de los estabilizadores SVC de Aline está pensada para trabajar en entornos industriales y bajo ambientes extremos. Este diseño otorga a la serie SVC de Aline una alta fiabilidad y un formidable tiempo medio entre fallos.
Capacidad de 1000VA
La limitación real de los estabilizadores reside en los amperios (A) que pueden manejar. EL SVC-1K de Aline, desarrolla una capacidad de 1000VA, lo que equivale a una corriente máxima de 3,5A u 800W a una tensión nominal de 230V con un Factor de Potencia de 0,8. Para puntos de trabajo más bajos en voltaje, la potencia de salida baja proporcionalmente. Por ejemplo, para una tensión de entrada de 180V, la potencia que puede ofrecer el estabilizador SVC-1K de Aline es de 626W.Aplicaciones destacadas
- Equipos informáticos sensibles
- Sistemas de telecomunicaciones
- Equipos de audio/vídeo profesionales y domésticos
- Equipamiento médico
- Equipos de análisis
- Sistemas de seguridad y videovigilancia
- Sistemas de iluminación
Características de la serie
- Pantalla LCD
- Equipo de pequeñas dimensiones, ligero y fácil de transportar
- Alto rendimiento
- No distorsiona la onda senoidal de salida
- La precisión de la tensión de salida es fija y muy alta (2%)
- Es un equipo estático, sin vibraciones ni partes externas móviles
- Su tiempo medio entre fallos es prácticamente infinito
- Su vida útil es muy larga
- No produce ruidos molestos
Notas del producto
- La potencia nominal indicada, 800W, está calculada a la tensión nominal en España, 230V. Para voltajes de entrada más bajos, la potencia baja proporcionalmente. A modo de ejemplo, a continuación ofrecemos la potencia que puede manejar en otros puntos de trabajo:
- Para una tensión de entrada de 200V, la potencia máxima de salida es 695W
- Para una tensión de entrada de 180V, la potencia máxima de salida es 626W
- Para una tensión de entrada de 160V, la potencia máxima de salida es 556W
- El fabricante recomienda dejar un 20% de margen sobre la potencia máxima
Hoja de datos
Hoja de datos y especificaciones técnicas
| Especificación | Valor |
|---|---|
Fabricante | Aline |
Categoría de producto | Electricidad |
Tipo de producto Tipo de producto Tipología funcional o familia del producto en el catálogo. | Estabilizador |
Tecnología Tecnología Topología o tecnología empleada por el equipo. | |
Tipo de regulación Tipo de regulación AVR (Regulación Automática de Voltaje): compensa variaciones de tensión mediante autotransformador para mantener el voltaje nominal. |
Salida y Regulación de Voltaje
| Especificación | Valor |
|---|---|
Potencia aparente (VA) | |
Potencia activa (W) | |
Factor de potencia Factor de potencia Relación entre la potencia activa (W) y la aparente (VA). | |
Tensión nominal de salida Tensión nominal de salida Voltaje regulado entregado en las tomas de salida para la carga conectada. | 230VAC |
Margen de tolerancia de salida Margen de tolerancia de salida Tolerancia máxima de fluctuación de la tensión de salida (ej. ±10% o ±12%) dentro del rango de regulación. | ±3% |
Tiempo de respuesta / conmutación Tiempo de respuesta / conmutación Tiempo de respuesta del circuito de conmutación ante variaciones bruscas de la tensión de entrada. | 1,2s para una variación del 20% |
Tiempo de retardo seleccionable Tiempo de retardo seleccionable Temporización de seguridad en el reencendido (ej. 10 s / 3 min) para proteger motores y compresores (neveras, aires acondicionados) contra reintentos inmediatos. | 3s, 3min |
Entrada Eléctrica
| Especificación | Valor |
|---|---|
Tensión nominal de entrada Tensión nominal de entrada Voltaje nominal de suministro eléctrico de red. | |
Tipo de corriente Tipo de corriente Suministro monofásico estándar o trifásico. | |
Conexión / toma de entrada Conexión / toma de entrada Tipo de enchufe o cable de conexión a la toma de corriente de red. |
Tomas, Conexiones y Protección
| Especificación | Valor |
|---|---|

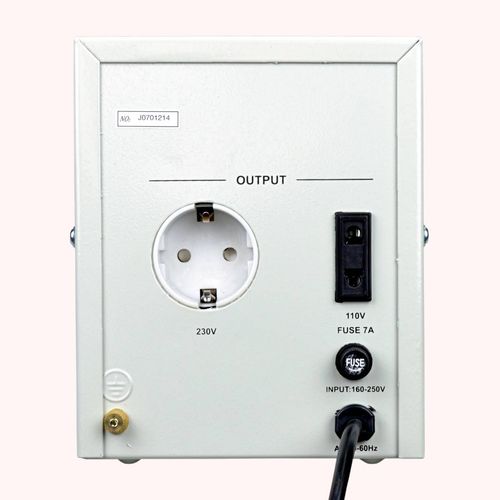

Tomas de salida protegidas Tomas de salida protegidas Número y tipo de tomas de corriente que disponen de regulación y supresor de sobretensiones. | 1x Schuko |
Indicadores y panel de control Indicadores y panel de control Información en tiempo real del estado de funcionamiento, tensión de red y nivel de regulación mediante panel LED o pantalla LCD. | Pantalla LCD y LED |
Protección para línea de red / teléfono Protección para línea de red / teléfono Puertos RJ11/RJ45 protegidos contra sobretensiones y descargas atmosféricas transitorias en la línea de datos. | No |
Corte por sobrevoltaje extremo Corte por sobrevoltaje extremo Desconexión preventiva de la salida si la tensión de entrada excede el rango máximo admisible de seguridad. | Seleccionable |
Consumo en reposo Consumo en reposo Consumo eléctrico propio del equipo sin carga conectada. | 9W |
| Especificación | Valor |
|---|---|
Dimensiones (Al x An x Pr) | 170 x 140 x 270 mm |
Peso | 4 Kg |
Formato de chasis Formato de chasis Factor de forma del chasis: Torre (vertical independiente), Rack (para instalación en armario de 19"), convertible Torre/Rack o Regleta (de enchufes). | |
Contenido de la caja | Estabilizador, Manual de usuario |
| Especificación | Valor |
|---|---|
Tensión mínima de entrada | 140V |
Tensión máxima de entrada | 285V |
Filtro EMI/RFI | Si |
Protección cable antena coaxial | No |
Eficiencia | 96% |
